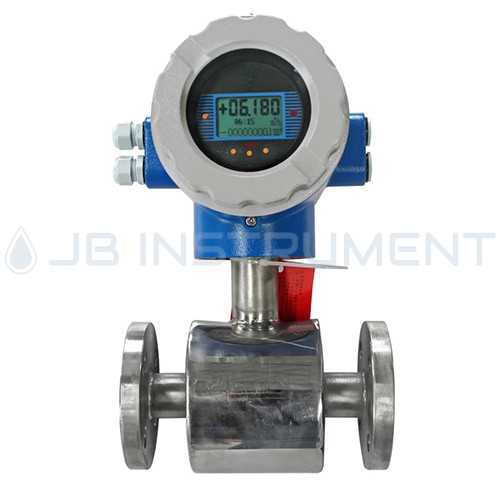

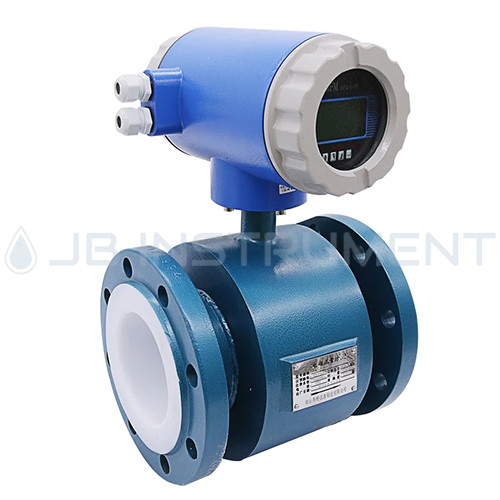

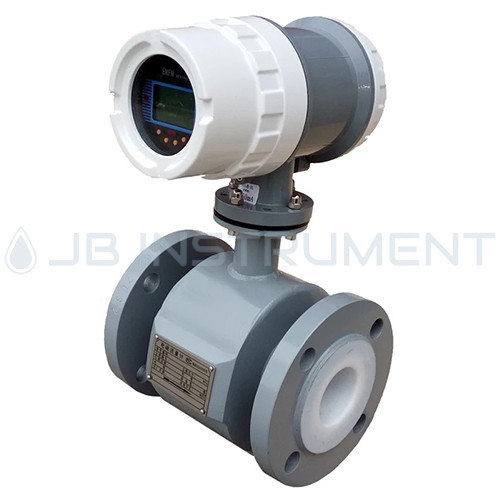

WFD-F15A, 전자식유량계, DN15,라이닝 PTFE, 전극 SUS316L,일체형

라이닝 재질

주요 성능

적용 범위

Chemigum Rubber

(CR)

1. 뛰어난 탄성, 높은 인열 강도 및 우수한 내마모성.

2. 일반적인 저농도 산, 알칼리 및 염류 매체에 대한 내식성이 우수하지만, 산화성 매체에 대한 내식성은 없습니다.

1. <60℃

2. 일반 용수, 하수, 약한 마모성 진흙, 광석 펄프

Polyurethane Rubber

(PU)

1. 어난 내마모성 (천연 고무의 10배에 해당)

2. 내산성 및 내알칼리성 불량

3. 유기 용제가 혼합된 물에서는 사용할 수 없음

1. <80℃

2. 중성 및 고마모성 광석 슬러리, 석탄 슬러리, 진흙

Polytetrafluoroe thylene

(PTFE)

1. 플라스틱 중에서 화학적으로 가장 안정적인 소재입니다. 끓는 염산, 황산, 질산, 왕수뿐만 아니라 진한 알칼리와 다양한 유기 용매에도 견딜 수 있지만, 삼불화염소, 고온 삼불화산, 고유량 액체 불소, 액체 산소, 오존에 의한 부식에는 약합니다.

2. 내마모성이 떨어집니다.

3. 음압에 대한 저항력이 약합니다.

1. <120℃

2. 농축산 및 농축알칼리와 같은 강부식성 매체

3. 위생적인 ​​매체

Fluororesin-46

(F46)

1. 화학적 성질은 PTFE와 동일합니다.

2. 인장 강도와 내마모성은 PTFE보다 우수합니다.

3. 고압을 견딜 수 있습니다.

1. <180℃

2. 부식성 산, 알칼리 및 염분에 강함

3. 고압 및 음압에 대한 내성

Polyfluoroalkoxy

(PFA)

1. 화학적 성질은 F46과 동일합니다.

2. 압축 강도와 인장 강도는 F46보다 우수합니다.

1. <180℃

2. 부식성 산, 알칼리 및 염분에 강함

3. 고압 및 음압에 대한 내성

전극 재질

내식성

Stainess Steel 316L

(316L)

산업용수, 생활용수, 하수 처리 등 부식성이 약한 매체에 사용되며, 석유, 화학, 요소, 비닐론 등 다양한 산업 분야에서 널리 사용될 수 있습니다.

Tungsten carbide

(WC)

펄프, 진흙, 광물 ​​슬러리 등과 같이 부식성이 낮으면서 마모성이 매우 높은 매체에 사용됩니다.

Hastelloy alloy B

(HB)

이 소재는 끓는점 이하의 모든 농도의 염산에 대해 우수한 내식성을 가지며, 황산, 인산, 불산, 유기산과 같은 비산화성 산, 알칼리 및 비산화성 염 용액에 의한 부식에도 강합니다.

Hastelloy alloy C

(HC)

이 소재는 질산, 혼합산, 크롬산과 황산의 혼합 용액과 같은 산화성 산에 의한 부식에 강하며, Fe2+, Cu2+ 또는 기타 산화제와 같은 산화성 염에 의한 부식에도 강합니다. 예를 들어, 상온 이상의 온도에서 차아염소산나트륨 용액이나 해수에 의한 부식에도 강합니다.

타입

일체형/ 분리형(표준 10m 케이블)

광경 사이즈

DN15-DN2600       (DN6 DN10 customized)

정확도

DN15-DN600

±0.5%     Flow Rate≥0.3m/s

DN700-DN2600

±0.5%     Flow Rate≥0.8m/s

최대 유속

15m/s

액체 전기전도도

≥20μS/cm

전원 공급

85-265VAC/12-36VDC

출력

4-20mA/Pulse

프로토콜

RS485 Modbus/HART

전극 재질

SS316L/ HB/ HC/ TI/ TAN/ PT/ WC

라이닝 재질

CR/ PTFE/ PU/ F46/ PFA

몸체 및 Flange재질

Carbon Steel/ SS304/ SS316

압력

DN15-DN150

4MPa

DN15-DN600

1.6MPa

DN200-DN1000

1.0MPa

DN700-DN3000

0.6MPa

주변 온도

-25~60℃

Flange 표준

DIN/China GB/ANSI150#/JIS etc.

보호 등급

일체형:IP65

분리형:IP68

WFD-F

사양

크기

DN15

15mm

DN50

50mm

DNXX..

XXmm......

형태

S

Integrated type

L

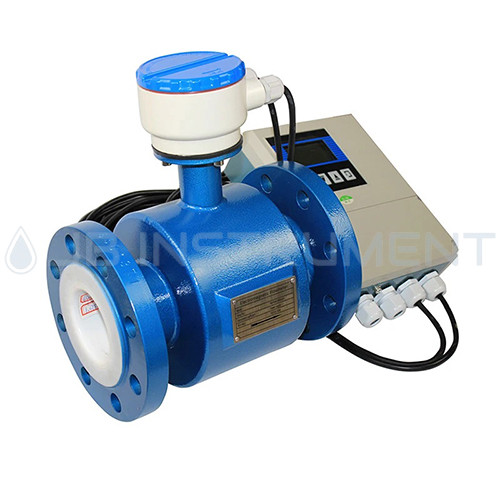

Remote type with 10m cable

전극 재질

M

SS316L

B

HB

H

HC

T

TI

D

TAN

O

PT

W

WC

라이닝 재질

X

CR

F

PTFE

P

PU

B

F46

A

PFA

출력

1

4-20mA/Pulse/RS485 modbus

2

4-20mA/Pulse/HART

전원

0

85-265VAC

1

12-36VDC

Flange 표준 및 압력

DXX

D16 DIN PN16 flange

D25 DIN PN25 flange.......

AXX

A15 ANSI150# flange

A30 ANSI300# flange........

JXX

J10 JIS10K flange

J20 JIS20K flange..........

XXX

Customized

Body 및 Flange 재질

CS

Carbon Steel

S4

Stainless Steel 304

S6

Stainless Steel 316
